现在我们对家用配电箱并不陌生。每个家庭都会安装它，这也是对我们自己家的一种安全保护。但是当我们安装它时，很容易出现一些问题，因为我们不了解它。这些问题会严重影响我们的健康。家用配电箱规格多少钱？很多人不知道！今天小编就来看看家用配电箱的规格和安装方法吧！

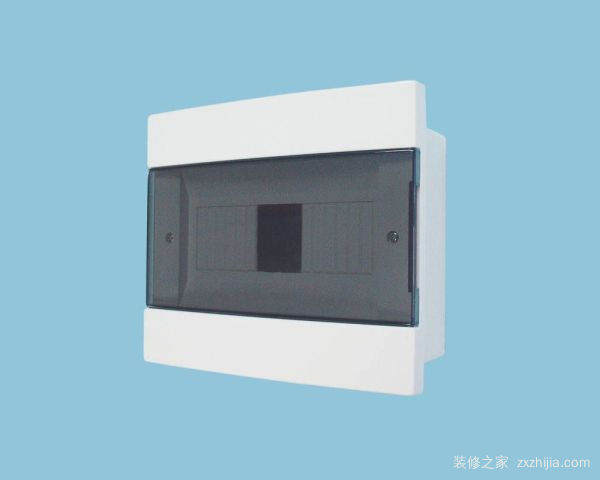

   家用配电箱规格








   1.当电箱只照明电箱或动力小时，进线小于 10 平方米。如果开关位数小于 20 位，则每侧加入开关宽度和尺寸 20MM 为电箱宽度，高度为开关高度



   40MM，最大深度加 10MM。








   2.当电箱只是照明电箱或小功率时，进线小于 10 平方米。如果开关位数大于 20 位，则需要将电箱布置为两排开关开关宽度和尺寸加起来，然后每侧加 40MM 为电箱宽度，高度 为开关高度加40MM，深度最大深度加 10MM。








   3.当电箱只照明电箱或动力小时，进线小于 10 平方米。如果进线开关需要单独排列，则每侧加入开关宽度和尺寸 20MM 为电箱宽度，开关高度加入线开关高度加 40 MM，深度最大深度加 10MM。








   4.当电箱为动力电箱或动力照明电箱时，算法与上述基本相同。但当进线大于 10 平方时，应考虑进线的弯曲半径。一级接线端子应预留足够的进线空间。当两排布置开关时，应考虑开关的布线。








   家用配电箱安装方法








   配电箱安装在墙上时，应用开脚螺栓(膨胀管螺栓)固定。螺栓长度一般 埋深(75~150mm)、箱底板厚度、螺母和垫圈厚度之和，加上5mm 左右的出头余量。对于较小的配电箱，安装处也可预埋木砖（根据配电箱 或配电板四角安装孔埋设），然后用木螺钉固定配电箱或配电板。








   暗装配电箱，配电箱嵌入墙内安装，砌墙时预留的孔应比配电箱长宽20mm 左右，预留深度为配电箱厚度和孔内壁抹灰厚度。砌筑配电箱时，箱 与墙之间填充混凝土固定

















   配电箱应安装牢固，垂直偏差不大于3mm;暗装时，配电 箱周围应无缝隙，面板周围边缘应靠近墙壁，箱体与建筑物、结构接触部分应涂防腐漆。








   配电箱内安装的螺旋熔断器的电源线应连接到中间接触端子，负载线应连接到螺纹端子。这样，在装卸熔芯时就不会触电。瓷插入式熔断器应垂直安装。








   配电箱内的交流、直流或不同电压等级的电源应有明显的标志。零线应设置在照明配电箱内(N 线)和保护零线(PE 线)汇流排，零线和保护零线应连接到汇流排，不得绞接，应有编号。








   导线引出面板时，面板线孔应光滑无毛刺，金属面板应配备绝缘保护套。金属外壳配电箱外壳必须可靠接地（零）。








   安装家用配电箱时需要注意的问题太多了。最重要的是注意生命安全。以上是小编今天介绍的家用配电箱规格和安装注意事项。我想知道
